その他取り扱い製品
弊社の製品をご紹介いたします。
ご用途や仕様などでご指定やご質問がありましたら、お気軽にご連絡ください。


以下、各種製品の紹介↓

SCRシリーズ
カーボン温度抵抗センサー

外観



センサはロシア合同原子力研究所で本開発、製造、校正されています。
磁場や放射線の影響下で使用できます。
長期安定性が優れています。
セラミックで一体化されているため、堅牢です。
用途に合わせたセンサホルダーを提供します。
高精度かつ低価格です。

SCRシリーズ SCR-10
温度範囲 4.2〜300K
(★1.5〜300K用のSCR-20もございます)
抵抗値 3000〜5000Ω@4.2K
感度 570〜1600Ω/K@4.2K
精度 ±0.5%
安定性 0.05%/year以下
応答時間 1ms以下
耐電圧 1000V
磁気抵抗効果 1%以下(B<6Tに対し)
中性子照射の影響 1%以下(F<1017 n/Gyに対し)
熱容量 0.00013J/(gK)
重量 0.075g
オプション 銅製ホルダー
備考 多項式近似曲線からのずれ
参考文献 Cryogenics 1994 Vol 34 ICEC Supplement p.425

Back to Product List



WTシリーズ
水冷銅用マグネット用電極シリーズ
WT-76-65


概略図



本製品はマグネット用電極として開発されたものです。
構造材は無酸素銅です。
本製品には冷却水をZ軸方向に通過させるための溝が設けられています。
本製品の定格電流は35kAで、通電温度は40℃以下推奨です。

WTシリーズ WT-76-65
寸法 [mm] A =φ76、B =φ38、C =65、D =20、E =4-φ3
定格電流 35kA
通電温度 40℃以下推奨
通水可能量 45L/sec
用途 マグネット用電極


水冷銅用マグネット用電極シリーズ
WT-133

概略図


本製品はマグネット用電極として開発されたものです。
構造材は無酸素銅です。
本製品には冷却水をZ軸方向に通過させるための溝が設けられています。
本製品の定格電流は35kAで、通電温度は40℃以下推奨です。

WTシリーズ WT-133
寸法 [mm] A =133.6、B =38、C =123、D =60、E =20、F =φ7
定格電流 35kA
通電温度 40℃以下推奨
通水可能量 45L/sec
用途 マグネット用電極

Back to Product List



水冷銅用マグネット用電極シリーズ
WT-240

概略図


本製品はマグネット用電極として開発されたものです。
構造材は無酸素銅です。
本製品には冷却水をZ軸方向に通過させるための溝が設けられています。
本製品の定格電流は15kAで、通電温度は40℃以下推奨です。

WTシリーズ
WT-240
寸法 [mm] A =240、B =136.6、C =178、D =121、E =69、F =φ9
定格電流 15kA
通電温度 40℃以下推奨
通水可能量 50L/sec
用途 マグネット用電極

Back to Product List



水冷銅用マグネット用電極シリーズ
WT-340

概略図



マグネット用電極として開発されたものです。
構造材は無酸素銅です。
本製品には冷却水をZ軸方向に通過させるための溝が設けられています。
本製品の定格電流は25kAで、通電温度は40℃以下推奨です。

WTシリーズ WT-340
寸法 [mm] A =340、B =242、C =278、D =65、E =21、F =φ9
定格電流 25kA
通電温度 40℃以下推奨
通水可能量 55L/sec
用途 マグネット用電極

Back to Product List


WMシリーズ
マグネット用マルチラムコンタクトシステム
WM-340

概略図



本製品はマグネットに大電流を通電させるために開発されたものです。
接触抵抗が非常に小さいため、発熱による温度上昇を押さえることが可能です。
スライディング(振動接続)、ロータリーコンタクト(回転接続)が可能です。また可動状態での通電も可能です。
短絡電流に非常に強い構造になっています。
セルフシーリング機構により、長寿命を維持します。
超大電流の接続も可能です。
構造材は電気銅、FRP、マルチラムバンド、テフロンです。

WMシリーズ WM-340
寸法 [mm] 外径 φ340、高さ 212
構造材 電気銅、FRP、マルチラムバンド、テフロン
用途 マグネットの大電流通電
オプション装備 スライディング(振動接続)機構、ロータリーコンタクト(回転接続)機構、
セルフシーリング機構

Back to Product List



WPシリーズ
マグネット用試験パイプ
WP-350

概略図



本製品はマグネットの試験を行うために開発されたものです。
耐圧力は1.5MPaです。
全面テフロンコーティングが施されています。
構造材はSUS304、Oリングです。

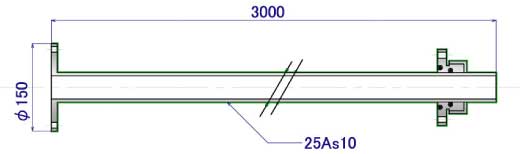

WPシリーズ WP-350
寸法 [mm]
フランジ外径 φ150、長さ 3000
構造材 SUS304  Oリング
用途 マグネットの試験

Back to Product List



WRシリーズ
マグネット用接続リング
WR-219

概略図


本製品はマグネットの接続のために開発されたものです。
構造材は電気銅です。
本製品の定格電流は35kAで、通電温度は40℃以下推奨です。
本製品は冷却水による冷却効率を向上させる構造になっています。

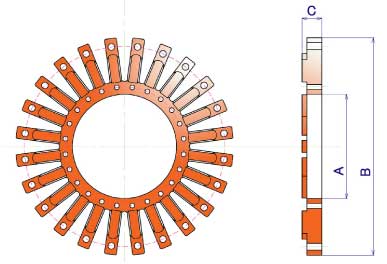

WRシリーズ WR-219
寸法 [mm]
A =219、B =105、C =20
定格電流 35kA
通電温度 40℃以下推奨
用途 マグネットの接続



WRシリーズ
マグネット用接続リング
WR-300

概略図


本製品はマグネットの接続のために開発されたものです。
構造材は電気銅です。
本製品の定格電流は35kAで、通電温度は40℃以下推奨です。
本製品は冷却水による冷却効率を向上させる構造になっています。

WRシリーズ WR-300
寸法 [mm]
A =300、B =105、C =25
定格電流 35kA
通電温度 40℃以下推奨
用途 マグネットの接続

Back to Product List



WCシリーズ
マグネット用接続円筒
WC-113

概略図


この製品はマグネットの接続のために開発されたものです。
構造材は電気銅です。
本製品の定格電流は35kAで、通電温度は40℃以下推奨です。

WCシリーズ WC-133-A WC-133-B
寸法 [mm] A =133.6、B =105、C =146 A =133.6、B =105、C =176.5
定格電流 35kA
通電温度 40℃以下推奨
用途 マグネットの接続

Back to Product List



WLシリーズ
マグネット用電流リード
WL-2000-A


概略図



マグネット用に開発された電流リードです。
材質は電気銅です。
大電流に使用で可能です。
本製品の定格電流は17.5kAで、通電温度は30℃以下推奨です。

WLシリーズ WL-2000-A
寸法 [mm] 2000×100×20
材質 電気銅
オプション 17.5kA
通電温度 30℃以下推奨

Back to Product List


WKシリーズ
水冷銅マグネット用冷却ケースシリーズ


概略図

「WK-100」 「WK-200」

本製品はマグネットの冷却水折り返しのために開発されたものです。
耐圧力は1.5MPaです。
全面にテフロンコーティングが施されています。
構造材はSUS304とFRPです。

WKシリーズ WK-100 WK-200
構造材 SUS304、 FRP
耐圧 1.5MPa
定格電流 全面テフロンコーティング加工
用途 マグネットの冷却水折り返し

Back to Product List



W-BN-Iシリーズ
水冷銅マグネット用プレート固定ネジ


概略図

構造材は インコネル です。
W-BN-I-6およびW-BN-I-8の2種類をご用意しております。
1セットの内容はネジ棒(×1)、ナット(×2)および平ワッシャ―(×2)となっています。
W-BN-I-6はネジ棒長さ450mm、ネジ径がM6です。
W-BN-I-8は長さ340mm、ネジ径がM8です。

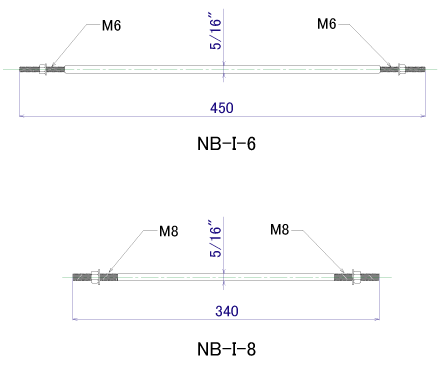

W-BN-Iシリーズ W-BN-I-6 W-BN-I-8
構造材 Inconel/718 Alloy
セット内容 ネジ棒 : 1 、ナット : 2 、平ワッシャ― : 2
寸法[mm]  ネジ棒長   450 340
寸法[mm]  ネジ径 M6 M8
オプション 別途にて焼き入れ加工、絶縁加工の注文も承っています。

Back to Product List
